7MHz Band Pass Filter

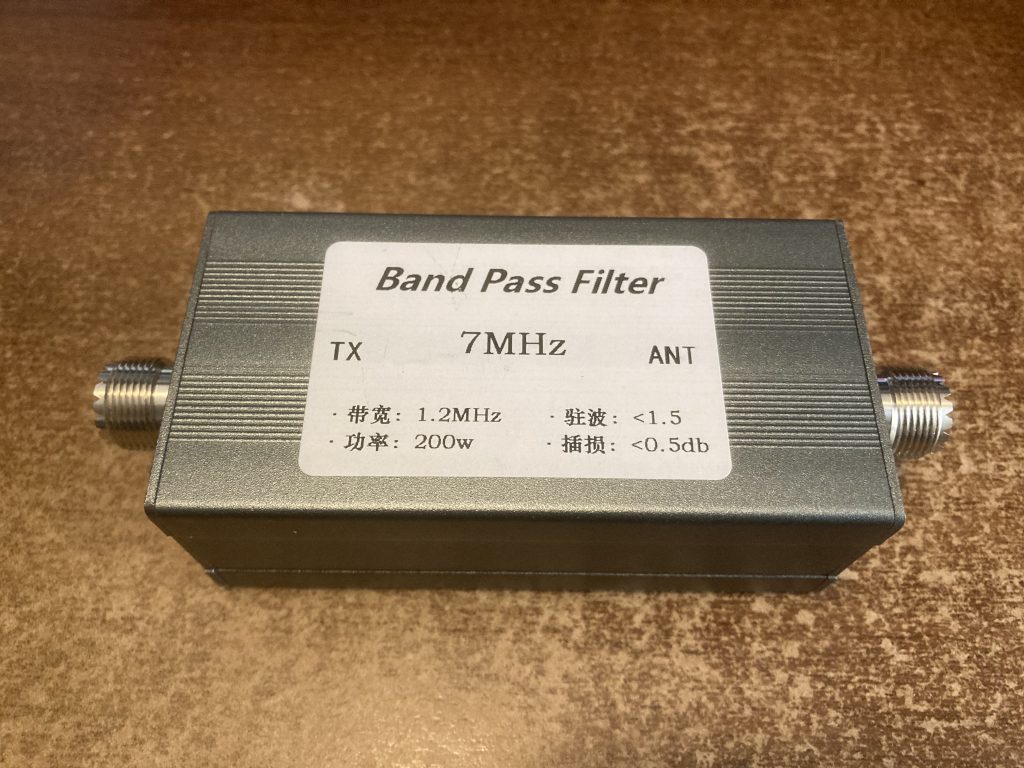

7MHz Band Pass Filter – made in China, purchased via Ali Express. Let’s see the characteristics. Fist, Insertion SWR and Filtering pattern:

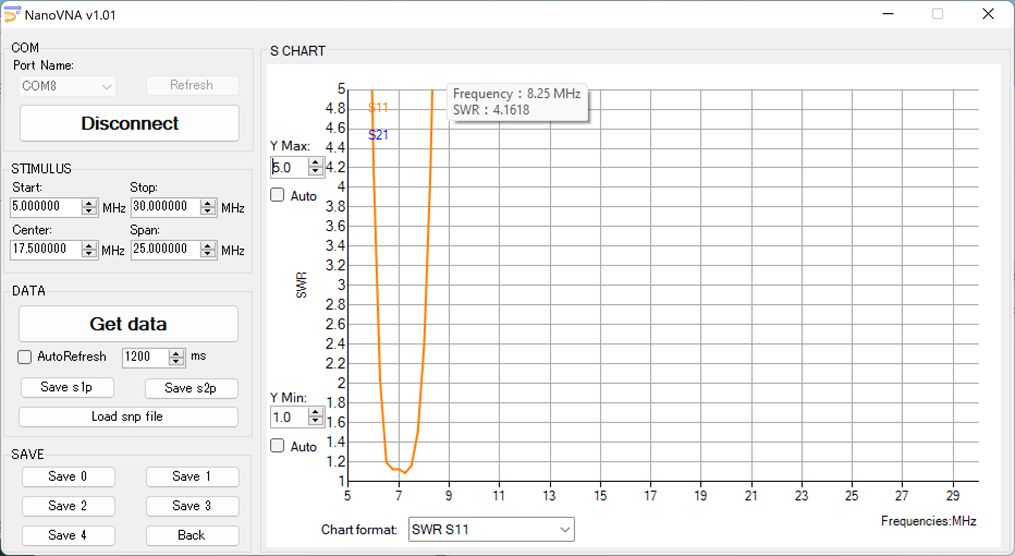

SWR – < 1.1 in 7MHz band.

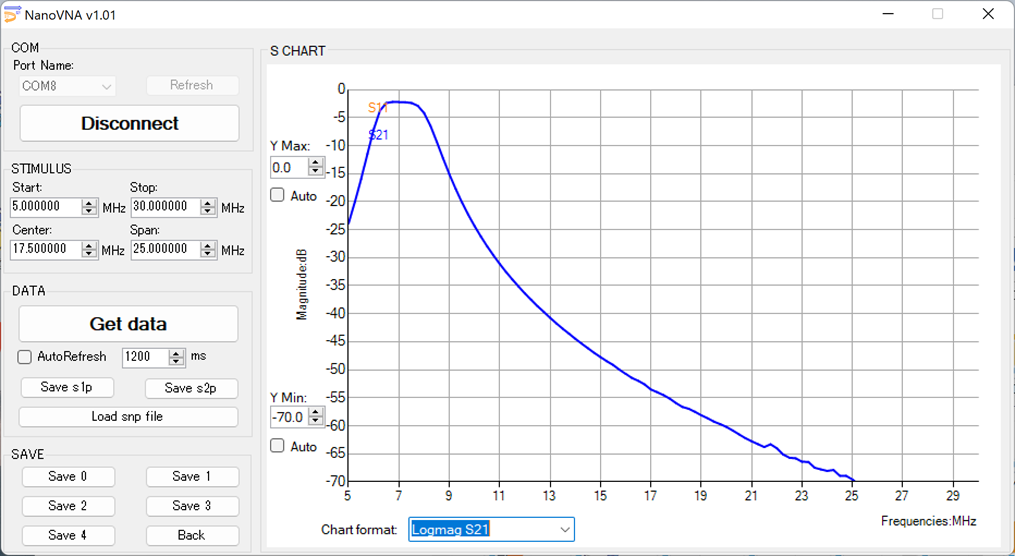

Filtering characteristics – seems OK

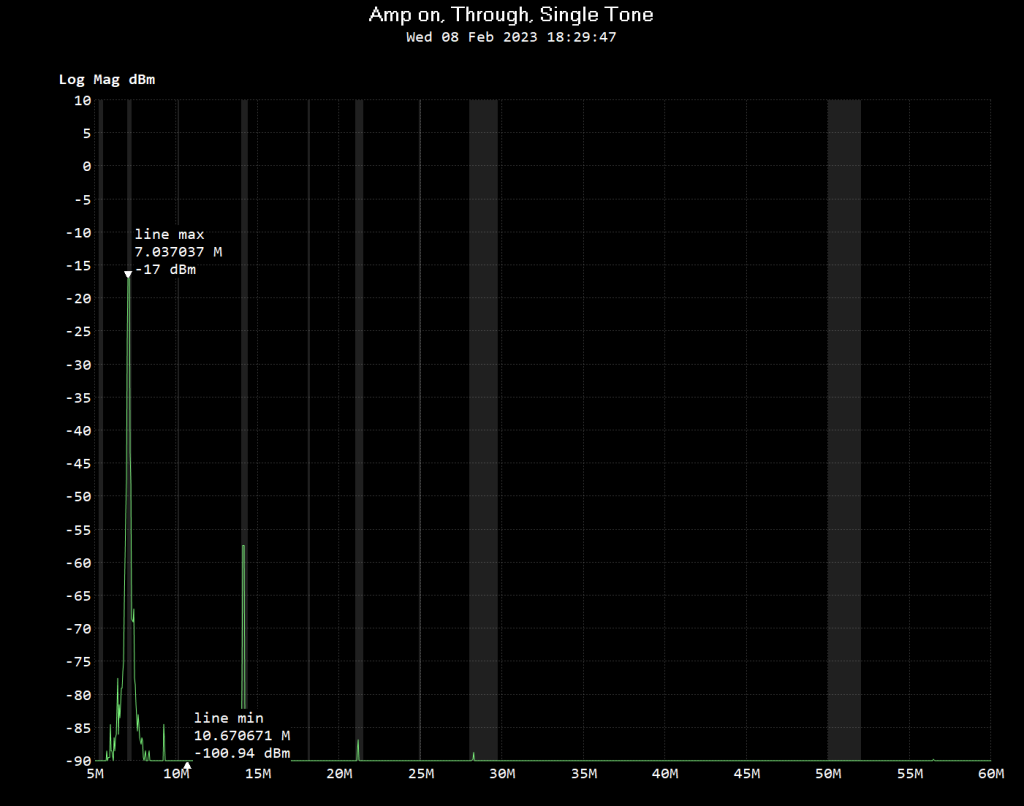

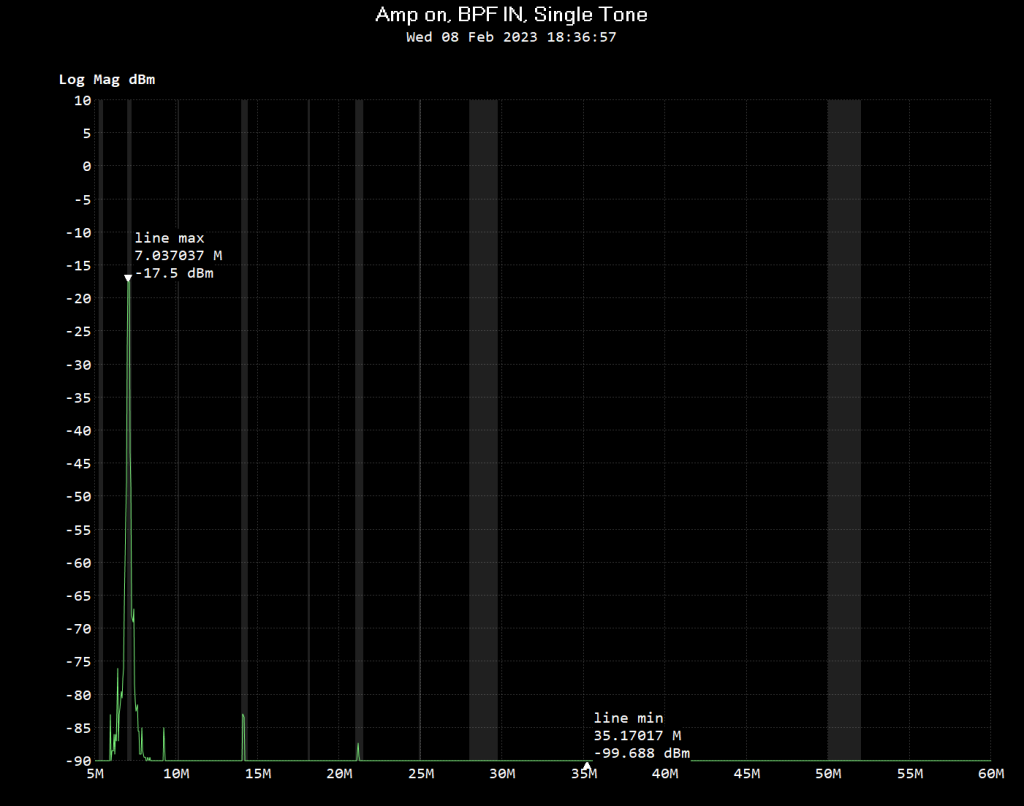

Tested with IC-7300M + Linear Amplifier (2×811 200W), feeding 7.050MHz Single Tone. Used Tiny SA as spectrum analyzer.
