FL-2100Z Modification
半年かかってようやく完成。200Wで免許も下りた。

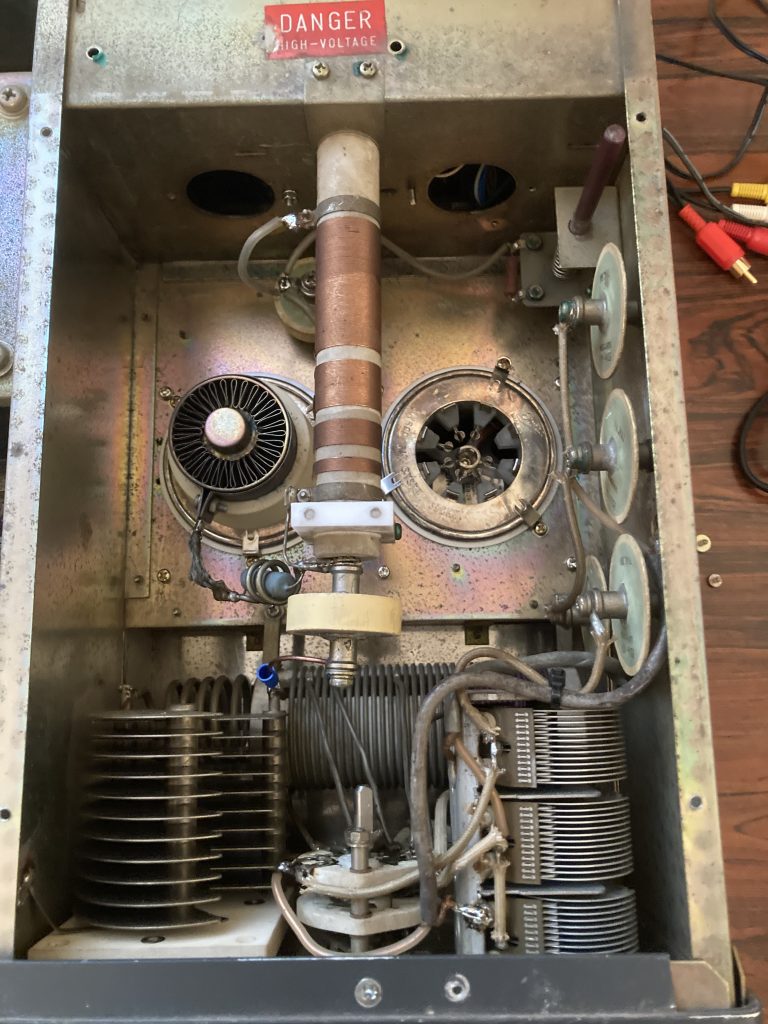

1 x 4CX350Aに変更、元からあるトランスでヒータを供給。

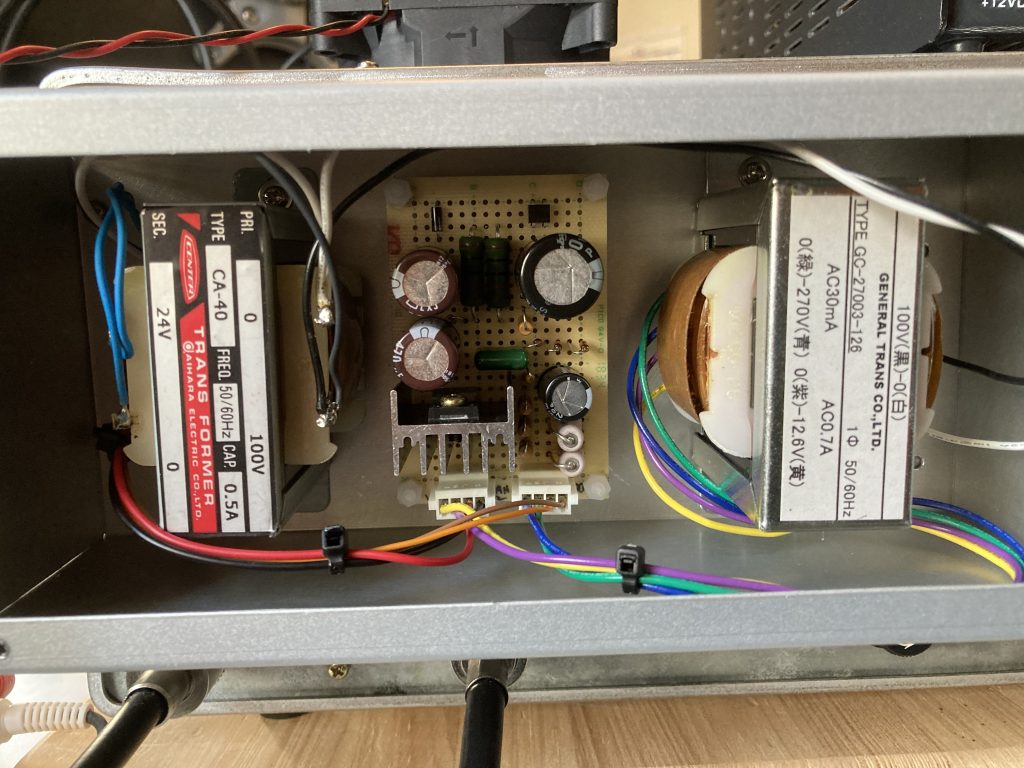

スクリーン電源、安定化、300V
コントロールグリッド電源は12V巻き線で3倍電圧整流、安定化電源LM337SP
GGにしたかったがGK。
入力マッチング回路は取り外し、抵抗(510Ω x 10並列、51Ω)で受ける。
2 responses to “FL-2100Z Modification”
FT8で30分もオンエアすると、排気が36℃にも上昇。
3か月で故障。ヒューズホルダごと破壊されるという大事故だったが回路的には無事らしい。タマがフラッシュしたか、どこかで地絡したか。なによりタマとプレートバンドが酸化銅の屑だらけになっており、冷却不足は明らか。しばらくドック入り。
